  5. 電動ステンレスフランジバタフライバルブ-DK56-FB-S
Flange Butterfly Valve
Butterfly Valves
Flange Butterfly Valves

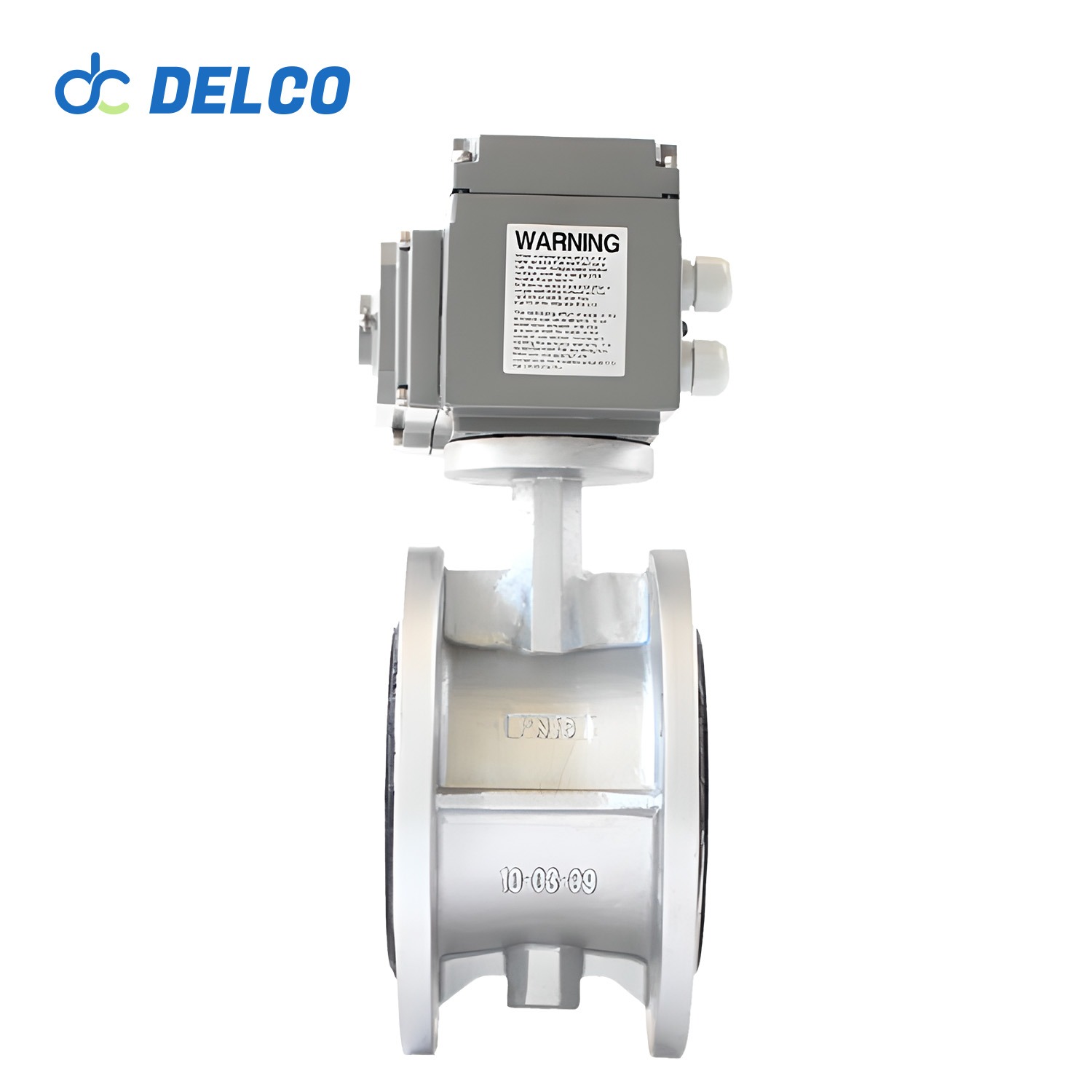

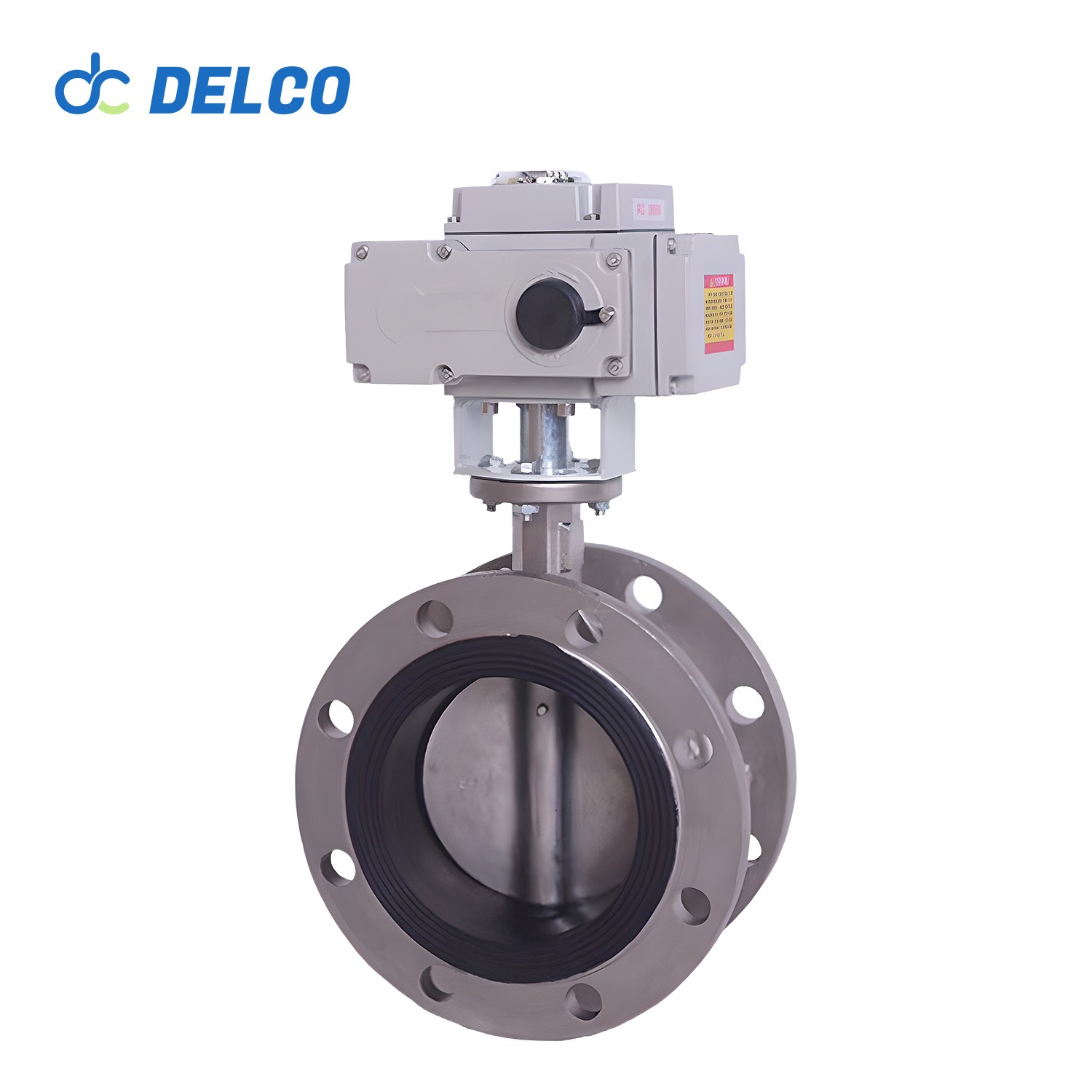

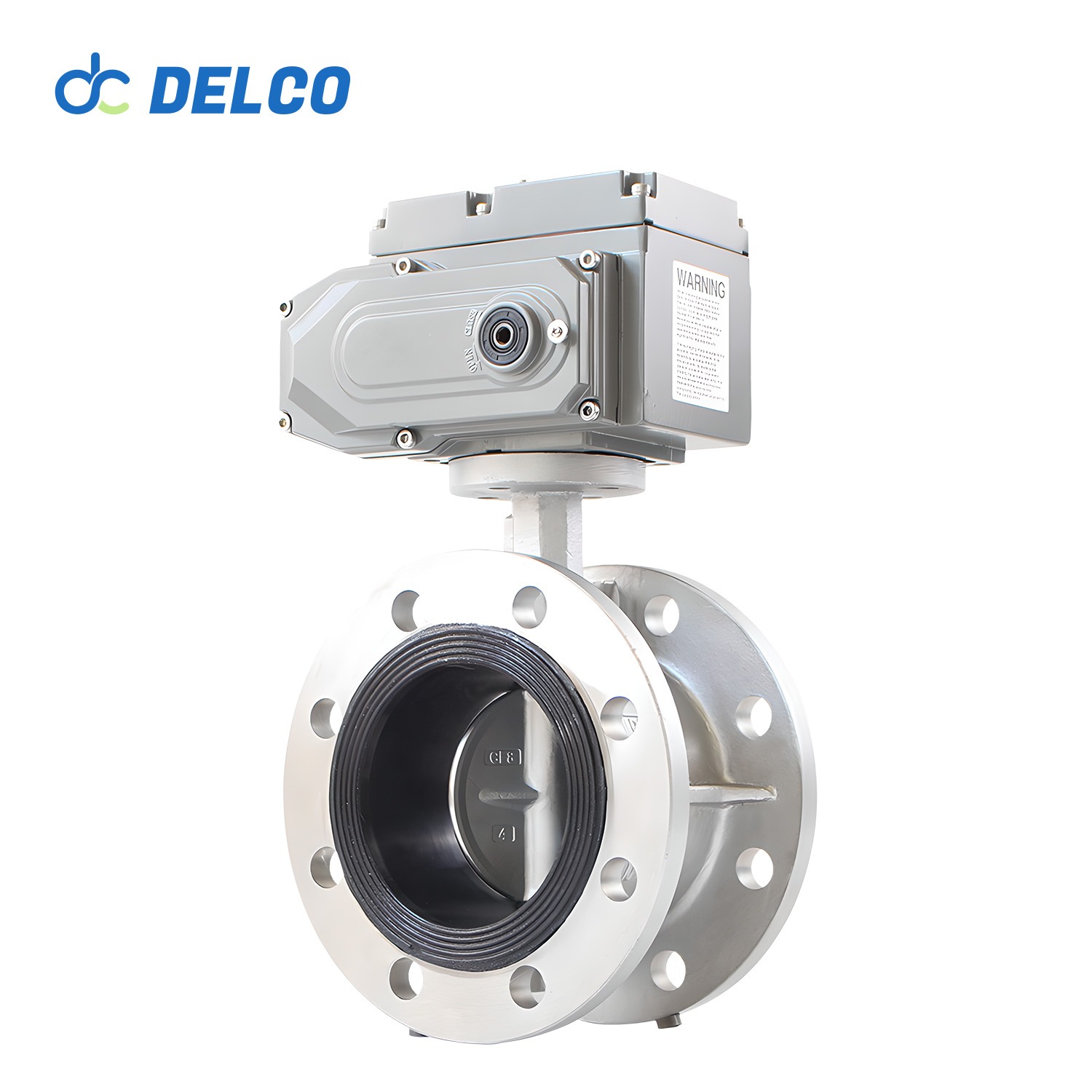

電動ステンレスフランジバタフライバルブ-DK56-FB-S

電動ステンレス フランジ バタフライ バルブは、工業プロセスにおける液体とガスの流れを制御するために設計された精密エンジニアリング バルブです。高品質のステンレス スチールで作られたこれらのバルブは、耐腐食性に優れているため、強い化学物質や極端な温度にさらされることが多い厳しい環境での使用に適しています。フランジ接続により、簡単に設置でき、確実な密閉が保証されるため、漏れのリスクが最小限に抑えられます。

電動ステンレス フランジ バタフライ バルブは、さまざまな業界の流体制御システムに欠かせないコンポーネントです。耐久性、耐腐食性、効率的なパフォーマンスで知られるこれらのバルブは、パイプライン内の流体の流れを制御する上で重要な役割を果たします。

モデル: フランジバタフライバルブ
サイズ範囲: 2インチから16インチ
圧力範囲: 1.6MPa～6.4MPa
材質: ステンレススチール304/316

見積もりを依頼する

説明

ステンレス鋼フランジ バタフライ バルブの動作は、シンプルですが効果的な原理に基づいています。バタフライに似たディスクがバルブ本体内に配置されます。バルブが開いているときは、ディスクによって流体がパイプラインを自由に流れます。逆に、バルブが閉じているときは、ディスクが回転して流れを遮断し、流体の流量をしっかりと遮断して正確に制御します。作動機構は、アプリケーションの要件に応じて、手動、電動、空気圧のいずれかになります。

要約すると、ステンレス鋼フランジ バタフライ バルブは流体制御システムに不可欠なコンポーネントであり、幅広い産業用途で信頼性の高いパフォーマンス、耐久性、汎用性を提供します。耐腐食性構造、正確な操作、簡単な取り付けにより、これらのバルブは厳しい環境における流体制御の課題に対する理想的なソリューションを提供します。

Stainless steel flanged butterfly valves

ステンレス鋼フランジバタフライバルブの技術パラメータ

電動アクチュエータ通常のスイッチングタイプ、受動接点スイッチングタイプ、抵抗付きポテンショメータタイプ
出力/ポテンショメータタイプ（4-20mA）、調整可能な入力と出力（4-20mA）
防爆電動アクチュエータEX dII.BT4、EX dII CT5 調整式、スイッチ式
電圧AC220V、AC110V、AC380V、DC12V、DC24V、DC110V
公称直径DN50-DN400
公称圧力1.0MPa～6.4MPa
適用温度-30~+450℃
繋がりクランプタイプ、ラグクランプタイプ、フランジタイプ
バルブボディ構造トリプル偏心構造
ボディ素材ステンレス鋼、304、316、316L WCB、アルミニウム合金またはWCB、
ディスク材質ステンレス鋼、304、316、316L、WCB、201、2507または1.4529
シートライニングハードシール
対象メディア高温の油、水、高温のガスなど



構造とコンポーネント:

  • 本体: バルブ本体は通常ステンレス鋼で作られており、耐久性と耐腐食性を確保しています。内部コンポーネントを堅牢に収容し、高圧条件下でも構造的完全性を維持します。
  • ディスク: ディスクもステンレス鋼で作られており、流体の流れを調節する主なメカニズムとして機能します。その合理化された設計により、圧力低下と乱流が最小限に抑えられ、操作効率が向上します。
  • フランジ: ステンレス鋼のフランジがバルブ本体に統合されているため、パイプラインへの接続が容易になり、漏れのないシールを確保できます。
  • ステムとアクチュエータ: ステムはアクチュエータをディスクに接続し、バルブを開閉するために必要な作動力を伝達します。手動、電動、または空気圧構成で利用可能なアクチュエータは、外部ソースから受信した制御信号に基づいてバルブの動作を開始します。

ステンレス鋼フランジバタフライバルブの利点:

  • 耐腐食性: ステンレス鋼構造により優れた耐腐食性を実現し、長期にわたる耐久性と信頼性を保証します。
  • 汎用性: さまざまなアプリケーション要件に合わせて、幅広いサイズ、圧力定格、エンド接続が用意されています。
  • メンテナンスの手間が省ける: 堅牢な構造と最小限の可動部品により、メンテナンスの必要性が少なくなり、耐用年数が長くなります。
  • 正確な制御: バタフライ バルブの設計により、正確な流量調整と絞りが可能になり、流体の流量を正確に制御できます。
  • コスト効率: ステンレス鋼フランジ付きバタフライ バルブは、流体制御アプリケーションにコスト効率の高いソリューションを提供し、競争力のある価格で高い性能と耐久性を実現します。

電動アクチュエータ:

Plastic Butterfly Valve
Electric Actuator

ON/OFF型電動アクチュエータ： 90 度回転を特徴とするこのアクチュエータは、AC/DC 電源、信号制御、および手動オーバーライド機能を備えています。最大 4000Nm の高トルクにより、厳しい環境でも信頼性の高いパフォーマンスを保証します。

変調型電動アクチュエータ： このアクチュエーターを使用すると、開閉角度を 0 度から 90 度までスムーズに調整できます。AC/DC 電源、信号制御、手動オーバーライドを備え、正確な制御と最大 4000Nm の高トルクを実現します。

インテリジェント型電動アクチュエータ： インテリジェントアクチュエーターを使用して簡単に制御し、開閉角度を正確に調整できます。便利な監視用の LED ディスプレイ画面を備え、AC/DC 電源、信号制御、手動オーバーライド、最大 4000Nm の高トルクを提供します。

製品モデル: DK-56-FB-S ハウジング材質: アルミニウム合金
防水レベル: IP67 モーター電源: 24/110/220/380V AC±10％、24/110/220VDC 50/60HZ±10％
モーター： かご形非同期モータ 旅程： 90°～270±10°（90°以上は事前）
フェイルセーフ: 内蔵熱保護オン: 120°C±5°C 動作温度: 97℃±15℃
インジケータ： 連続位置表示 手動操作: 機械式ハンドル
セルフロック装置: タービンとウォーム機構はセルフロック機能を提供する 機械的制限: 2つの外部調整
端子穴: M18 周囲温度: -20℃〜70℃
潤滑: アルミ系グリース EPタイプ 材料： スチール、アルミニウム合金、アルミニウム青銅、ポリカーボネート
周囲湿度: 90%まで 侵入保護: IP65； IP67； IP68
防爆グレード: Exd II BT4；Exd II CT6 周囲温度: -25℃〜55℃
周囲湿度: 10~90%RH 耐震性能: XYZ 10グラム、0.2-34HZ 30分
コーティング： 乾燥粉末、エポキシポリエステル 製造基準: GB/JB/HG/HG/ANSI/API/JIS/DIN/その他の規格カスタマイズ
