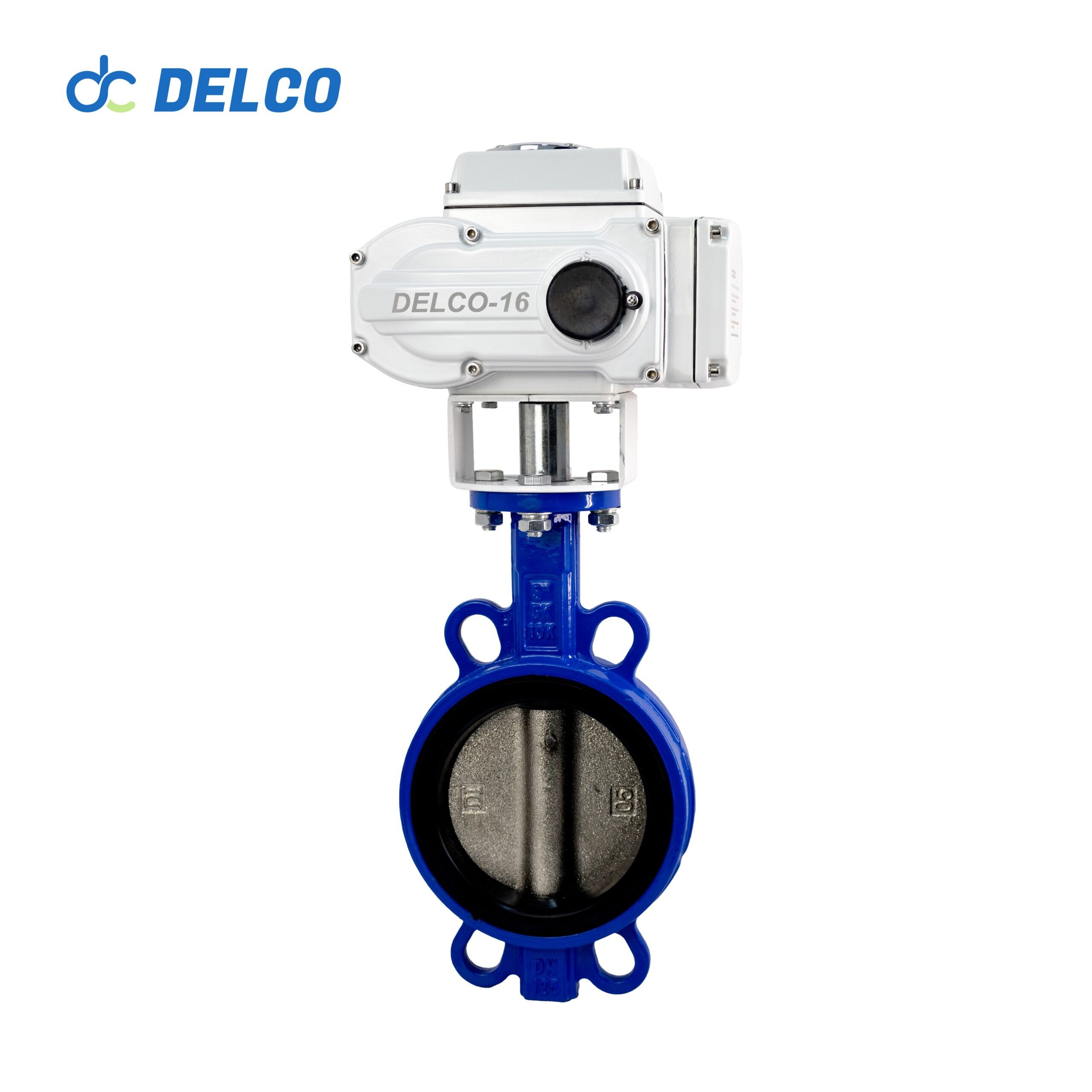

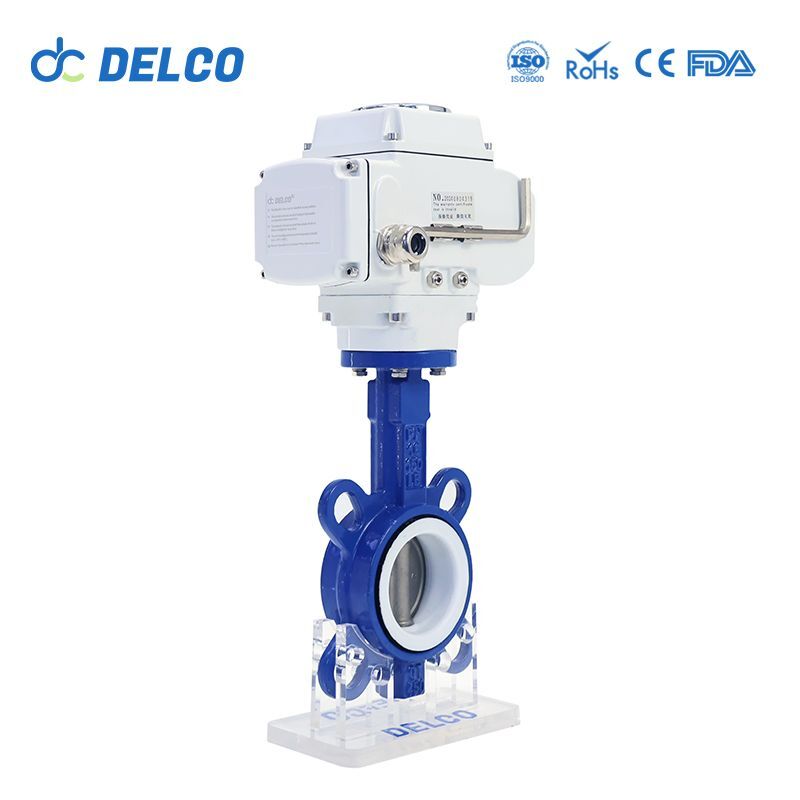

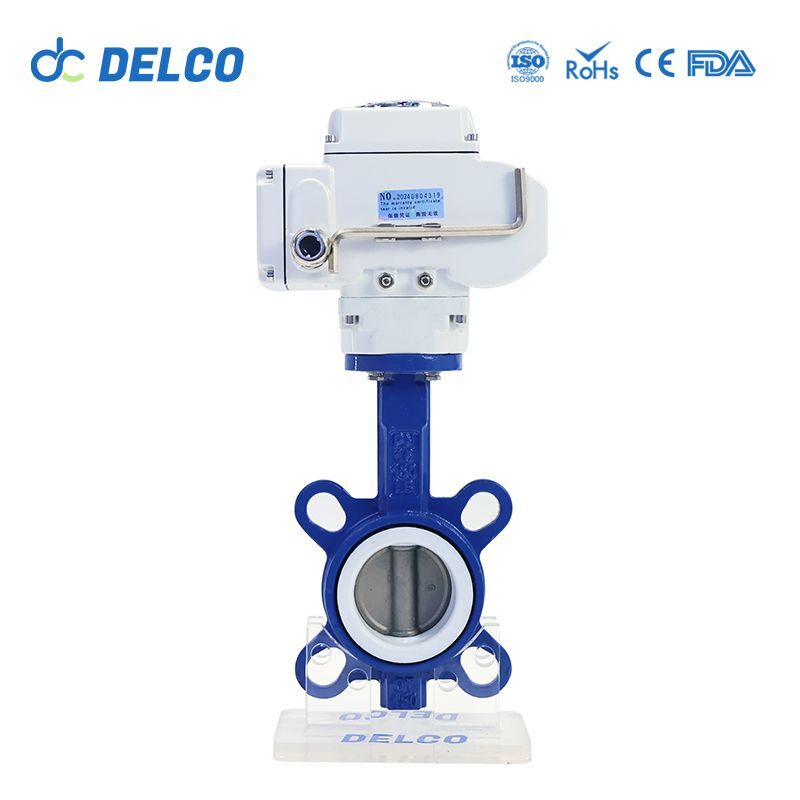

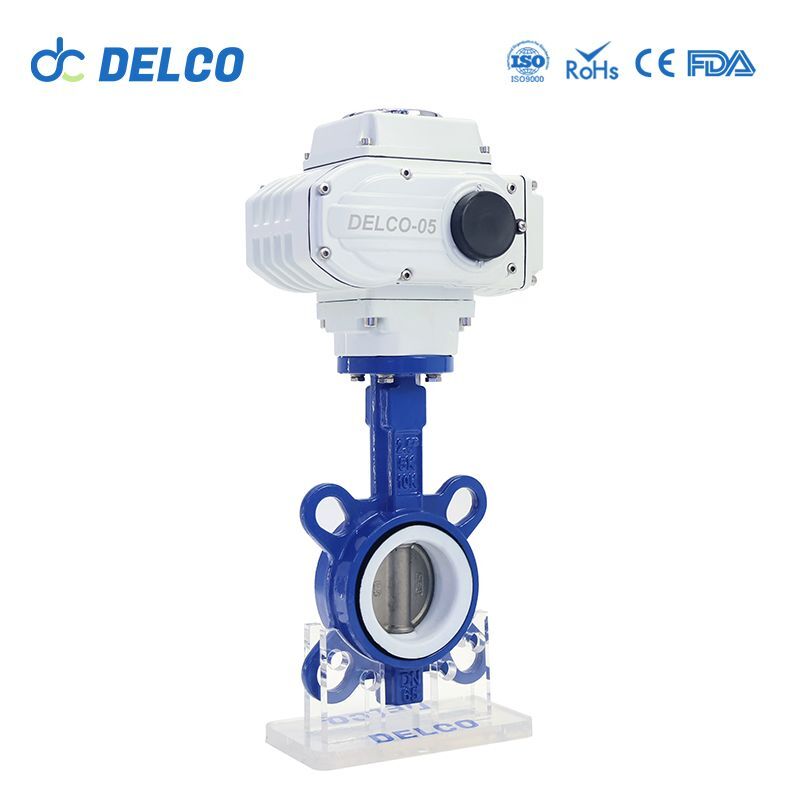

Электрические чугунные дисковые затворы DELCO-DK56-WB
Моторизованные чугунные вафельные затворы-бабочки управляют открытием и закрытием затвора-бабочки с помощью силового сигнала. Широко используется в текстильной, электроэнергетической, нефтехимической промышленности, в отоплении и охлаждении, фармацевтике, судостроении, металлургии, легкой промышленности, охране окружающей среды и других областях. Изделие может использоваться для перекрытия и управления в системе трубопроводов.
1. В зависимости от способа присоединения поворотный дисковый затвор можно разделить на: поворотный дисковый затвор с электроприводом, поворотный дисковый затвор с фланцевым соединением, поворотный дисковый затвор с электроприводом и поворотный дисковый затвор с трехзажимным соединением.
2. В зависимости от материала, из которого изготовлен дисковый затвор, его можно разделить на: электрический дисковый затвор из нержавеющей стали, чугунный моторизованный дисковый затвор и пластиковый электрический дисковый затвор.
3. В зависимости от материала уплотнения их можно разделить на: Моторизованные дисковые затворы с мягким уплотнением и Моторизованные дисковые затворы с жестким уплотнением.
4. По конструкции поворотные затворы можно разделить на: одноэксцентриковые моторизованные поворотные затворы, двухэксцентриковые моторизованные поворотные затворы и трехэксцентриковые моторизованные поворотные затворы.
5. В зависимости от функции поворотные заслонки можно разделить на: поворотные заслонки с электроприводом для нормального давления, поворотные заслонки с электроприводом для высокого давления и высокой температуры, санитарные поворотные заслонки с электроприводом, антикоррозионные поворотные заслонки с электроприводом и взрывозащищенные поворотные заслонки с электроприводом.
Модель: Электрические чугунные дисковые затворы
Диапазон размеров: от 2” до 16”
Диапазон давления: 1,0МПа~1,6МПа
Материал: Чугун
Описание
Моторизованные чугунные вафельные дисковые затворы имеют прочную и долговечную конструкцию, корпус клапана обычно изготавливается из высококачественного чугуна. Диск, который управляет потоком жидкости, установлен на валу и приводится в действие электродвигателем. Уплотнительный механизм клапана обеспечивает герметичное закрытие, когда клапан закрыт, предотвращая утечку и обеспечивая эффективное управление жидкостью.
Моторизованный привод является сердцем моторизованных чугунных вафельных клапанов-бабочек, обеспечивая движущую силу для открытия и закрытия диска клапана. Он питается от электричества и управляется программируемым логическим контроллером (ПЛК), что позволяет осуществлять точное позиционирование и дистанционное управление. Электрический привод обеспечивает ряд преимуществ, включая быстрое время отклика, точное управление и совместимость с передовыми стратегиями управления.
Технические параметры моторизованных чугунных дисковых затворов
| Корпус клапана | Компоненты клапана | ||
| Номинальный размер | Ду50-Ду400 | Уплотнительный материал | ЭПДМ |
| Материал корпуса | Чугун | Материал диска | СС304 |
| Конец соединения | Вафля | Материал стержня | Нержавеющая сталь |
| Рабочее давление | 1,0 / 1,6 МПа (10 / 16 бар) | Применимые носители | Вода, Воздух, Газ, Масло, Жидкость |
| Структура | Структура средней линии/А-тип | Стандарт дизайна | ISO, DIN, IDF, SMS, 3A |
Преимущества чугунных дисковых затворов:
Точный контроль: Моторизованные чугунные дисковые затворы обеспечивают точный контроль расхода жидкости, позволяя осуществлять точную модуляцию и регулирование параметров процесса.
Надежная работа: Благодаря моторизованному приводу эти клапаны обеспечивают стабильную и повторяемую работу, сводя к минимуму риск ручных ошибок и гарантируя надежную работу в течение длительных периодов времени.
Возможность дистанционного управления: Электрические чугунные дисковые затворы могут управляться дистанционно и интегрироваться в автоматизированные системы управления, что обеспечивает беспроблемную интеграцию в современные промышленные процессы.
Универсальность: Эти клапаны подходят для широкого спектра жидкостей и сфер применения, включая воду, пар, газы и агрессивные жидкости, что делает их весьма универсальными в промышленных условиях.
Применение чугунных дисковых затворов:
Моторизованные чугунные вафельные клапаны-бабочки находят применение в различных отраслях промышленности и процессах, где необходим точный контроль жидкости. Некоторые распространенные области применения включают:
Системы ОВиК: Эти клапаны используются в системах отопления, вентиляции и кондиционирования воздуха (HVAC) для регулирования расхода воды или воздуха, обеспечивая оптимальную температуру и уровень комфорта в зданиях.
Очистка воды: На водоочистных сооружениях электрические чугунные поворотные затворы регулируют поток воды, химикатов и шлама, способствуя эффективному процессу очистки и распределения.
Химическая обработка: Эти клапаны используются на химических заводах для регулирования потока едких химикатов, растворителей и абразивных пульп, обеспечивая безопасные и эффективные производственные процессы.
Выработка электроэнергии: Электрические чугунные поворотные затворы используются на электростанциях и в коммунальных службах и регулируют поток пара и охлаждающей воды, способствуя эффективному производству и распределению энергии.
Электрический привод:
Электропривод типа ВКЛ/ВЫКЛ: Этот привод с поворотом на 90 градусов обеспечивает питание переменного/постоянного тока, управление сигналом и возможности ручного управления. Благодаря высокому крутящему моменту до 4000 Нм он обеспечивает надежную работу в сложных условиях.
Электропривод модулирующего типа: Плавно регулируйте угол открытия/закрытия от 0 до 90 градусов с помощью этого привода. Оснащенный источником питания переменного/постоянного тока, управлением сигналом и ручным управлением, он обеспечивает точное управление и высокий крутящий момент до 4000 Нм.
Электрический привод интеллектуального типа: «Легко управляйте с помощью интеллектуального привода, позволяющего вам точно регулировать угол открытия/закрытия. Оснащенный светодиодным дисплеем для удобного мониторинга, он предлагает питание переменного/постоянного тока, управление сигналом, ручное управление и высокий крутящий момент до 4000 Нм».
| Модель продукта: | DK-WB | Материал корпуса: | Алюминиевый сплав |
| Уровень водонепроницаемости: | IP67 | Питание двигателя: | 24/110/220/380 В переменного тока ±10%％，24/110/220 В постоянного тока 50/60 Гц ±10% |
| Двигатель: | Асинхронный двигатель с короткозамкнутым ротором | Маршрут: | 90°-270±10° (выше 90° заранее) |
| Отказоустойчивость: | Встроенная тепловая защита: 120°C±5°C | Рабочая температура: | 97℃±15℃ |
| Индикатор: | Непрерывная индикация положения | Ручное управление: | Механические ручки |
| Самоблокирующееся устройство: | Турбина и червячный механизм обеспечивают самоторможение | Механический предел: | 2 внешние регулировки |
| Клеммные отверстия: | М18 | Температура окружающей среды: | -20℃-70℃ |
| Смазка: | Смазка на основе алюминия типа EP | Материал: | Сталь, алюминиевый сплав, алюминиевая бронза, поликарбонат |
| Влажность окружающей среды: | До 90% | Защита от проникновения: | IP65； IP67； IP68 |
| Степень взрывозащиты: | Exd II BT4; Exd II CT6 | Температура окружающей среды: | -25℃-55℃ |
| Влажность окружающей среды: | 10~90%RH | Сейсмические характеристики: | XYZ 10 грамм, 0,2-34Гц 30 минут |
| Покрытие: | Сухой порошок, эпоксидно-полиэфирный | Стандарты производства: | GB/JB/HG/HG/ANSI/API/JIS/DIN/ДРУГИЕ СТАНДАРТЫ НА ЗАКАЗ |
