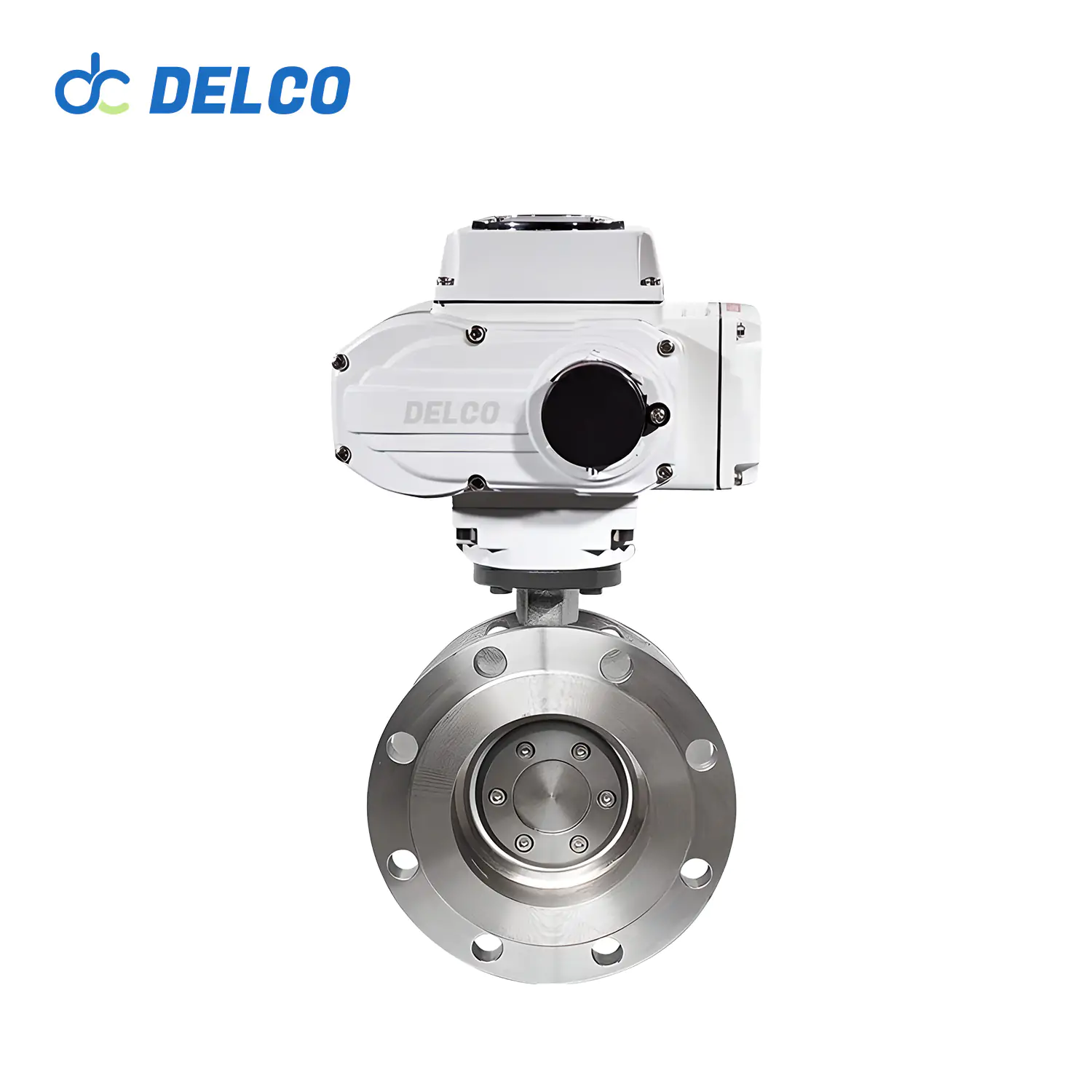

Válvulas de mariposa con brida de sellado duro eléctricas - DK56-FB-G
Las válvulas de mariposa con brida de sellado duro eléctricas están diseñadas para regular el flujo de fluidos en tuberías con precisión y confiabilidad. Presentan una construcción robusta con un diseño de sellado duro, lo que garantiza un cierre hermético y una fuga mínima incluso en condiciones de alta presión. El mecanismo de accionamiento eléctrico permite el control remoto y la automatización, lo que hace que estas válvulas sean adecuadas para aplicaciones que requieren un control y monitoreo de flujo precisos.
Las válvulas de mariposa con brida de sellado duro eléctricas están diseñadas para regular el flujo de fluidos en tuberías con precisión y confiabilidad. Presentan una construcción robusta con un diseño de sellado duro, lo que garantiza un cierre hermético y fugas mínimas incluso en condiciones de alta presión.
Modelo: Válvulas de mariposa con brida
Rango de tamaño: 2” a 16”
Rango de presión: 1,6 MPa a 6,4 MPa
Material: Acero inoxidable 304/316 o acero fundido
Descripción
El funcionamiento de válvulas de mariposa con brida de sellado duro eléctricas Se basa en la interacción entre el disco de la válvula y el asiento. Cuando la válvula está abierta, el disco gira para permitir que el fluido pase a través de la tubería. Al cerrarse, el disco forma un sello hermético contra el asiento, lo que evita fugas y controla el caudal. Los actuadores eléctricos impulsan el funcionamiento de la válvula y reciben señales de los sistemas de control para ajustar la posición de la válvula según sea necesario.
En conclusión, las válvulas de mariposa con brida de sellado duro eléctricas ofrecen una solución confiable y eficiente para el control preciso de fluidos en aplicaciones industriales. Con su tecnología de sellado avanzada, capacidades de accionamiento eléctrico y diseño versátil, estas válvulas brindan un rendimiento y una confiabilidad óptimos en una amplia gama de aplicaciones, lo que las convierte en una opción ideal para los desafíos de control de fluidos en diversas industrias.
Parámetros técnicos de las válvulas de mariposa con brida de sellado rígido
| Cuerpo de la válvula | Componentes de la válvula | ||
| Tamaño nominal | DN50-DN400 | Material de sellado | Acero inoxidable |
| Material del cuerpo | Acero inoxidable | Material del disco | Acero inoxidable |
| Conexión final | Estructura de la línea media | Material del tallo | Acero inoxidable |
| Presión de funcionamiento | 1,6/6,4 MPa (16/64 bares) | Medios aplicables | Agua, Aire, Gas, Petróleo, Aceite, Líquido |
| Estructura | Estructura de línea media tipo A | Estándar de diseño | GB, ASMI |
Características y componentes de las válvulas de mariposa con brida de sellado duro:
- Diseño de sello duro: El diseño de sello duro garantiza un rendimiento de sellado superior y durabilidad a largo plazo, minimizando el riesgo de fugas y asegurando un funcionamiento confiable en entornos exigentes.
- Actuador eléctrico: Los actuadores eléctricos proporcionan un control preciso de la posición de la válvula, lo que permite la operación remota y la automatización. Se pueden programar para responder a señales de control específicas y ajustar la apertura de la válvula en consecuencia.
- Conexiones de brida: Las conexiones de brida facilitan la instalación y el mantenimiento, lo que permite una conexión rápida y segura a los sistemas de tuberías.
- Construcción de acero inoxidable: Muchas válvulas de mariposa de brida de sello duro eléctricas están construidas de acero inoxidable, lo que ofrece una excelente resistencia a la corrosión y durabilidad para una vida útil prolongada.
- Retroalimentación de posición: algunas válvulas están equipadas con dispositivos de retroalimentación de posición, que brindan información en tiempo real sobre la posición de la válvula a los sistemas de control para un mejor monitoreo y control.
Beneficios de las válvulas de mariposa con brida de sellado rígido:
- Control preciso: Los actuadores eléctricos permiten un posicionamiento preciso del disco de la válvula, lo que permite una modulación y un control del flujo precisos.
- Operación remota: Los actuadores eléctricos facilitan la operación remota y la automatización, reduciendo la necesidad de intervención manual y mejorando la eficiencia operativa.
- Mayor confiabilidad: El diseño de sello duro y la construcción robusta garantizan un rendimiento confiable y requisitos mínimos de mantenimiento, lo que reduce el tiempo de inactividad y los costos operativos.
- Versatilidad: Las válvulas de mariposa con brida de sello duro eléctricas están disponibles en varios tamaños, clasificaciones de presión y configuraciones para adaptarse a diversos requisitos de aplicación.
- Relación coste-eficacia: A pesar de sus características avanzadas, estas válvulas ofrecen una solución rentable para aplicaciones de control de fluidos, proporcionando valor y rendimiento a largo plazo.
Actuador eléctrico:
Actuador eléctrico tipo ON/OFF: Este actuador, que cuenta con una rotación de 90 grados, ofrece alimentación de CA/CC, control de señales y funciones de anulación manual. Con un alto par de hasta 4000 Nm, garantiza un rendimiento confiable en entornos exigentes.
Actuador eléctrico de tipo modulador: Ajuste el ángulo de apertura/cierre suavemente de 0 a 90 grados con este actuador. Equipado con fuente de alimentación de CA/CC, control de señal y anulación manual, ofrece un control preciso y un alto par de hasta 4000 Nm.
Actuador eléctrico de tipo inteligente: Tome el control con facilidad utilizando el actuador inteligente, que le permite ajustar el ángulo de apertura/cierre con precisión. Con una pantalla LED para un control conveniente, ofrece suministro de energía CA/CC, control de señal, anulación manual y alto torque de hasta 4000 Nm.
| Modelo del producto: | DK-56-FB-G | Material de la carcasa: | Aleación de aluminio |
| Nivel de impermeabilidad: | IP67 | Alimentación del motor: | 24/110/220/380 V CA ± 10 %; 24/110/220 V CC 50/60 Hz ± 10 % |
| Motor: | Motor asíncrono de jaula de ardilla | Itinerario: | 90°-270±10° (por encima de 90° de antelación) |
| A prueba de fallos: | Protección térmica incorporada: 120 °C ± 5 °C | Temperatura de funcionamiento: | 97 ℃ ± 15 ℃ |
| Indicador: | Indicación de posición continua | Operación manual: | Manijas mecánicas |
| Dispositivo de autobloqueo: | El mecanismo de turbina y sinfín proporciona autobloqueo. | Límite mecánico: | 2 ajustes externos |
| Orificios terminales: | M18 | Temperatura ambiente: | -20℃-70℃ |
| Lubricación: | Grasa a base de aluminio tipo EP | Material: | Acero, aleación de aluminio, bronce de aluminio, policarbonato. |
| Humedad ambiente: | Hasta 90% | Protección de entrada: | IP65; IP67; IP68 |
| Grado a prueba de explosiones: | Exd II BT4; Exd II CT6 | Temperatura ambiente: | -25℃-55℃ |
| Humedad ambiente: | 10~90%RH | Rendimiento sísmico: | XYZ 10 gramos, 0,2-34 HZ 30 minutos |
| Revestimiento: | Polvo seco, poliéster epoxi | Normas de fabricación: | GB/JB/HG/HG/ANSI/API/JIS/DIN/OTRAS NORMAS PERSONALIZADAS |
Procesador de fuente de aire: El triplete neumático, un accesorio vital para las válvulas neumáticas, combina funciones de filtrado, reducción de presión y lubricación. La válvula reductora de presión ajusta la presión de entrada a una presión de salida estable, utilizando la energía del medio. En los conjuntos de dos piezas, se acopla con un filtro para filtrar el aire comprimido de los instrumentos. En las configuraciones de tres piezas, añade lubricación al aire, lo que garantiza un funcionamiento eficiente.
Electroválvula neumática: La válvula solenoide neumática, también conocida como válvula de control direccional, es un componente vital para regular la apertura y el cierre de las válvulas neumáticas. Funciona magnetizando y desmagnetizando, lo que dirige el flujo de gas en función de señales de voltaje. Estas válvulas, que se emplean habitualmente para gestionar la fuente de gas y el flujo del circuito, ofrecen un control preciso sobre las operaciones de la válvula a través de señales de voltaje.
Interruptor de límite: El interruptor de límite de válvula, también llamado interruptor de recorrido, es un instrumento de campo fundamental en los sistemas de control automático. Detecta el estado de la válvula y emite señales para las posiciones abierta o cerrada. Este interruptor es esencial para confirmar y ejecutar los programas posteriores por parte de los programadores. Además, sirve como un componente vital para la protección del enclavamiento de la válvula y la indicación de alarma remota dentro del sistema. Indica y proporciona retroalimentación de manera eficaz sobre la posición límite de movimiento del equipo mecánico.
Posicionador de válvula: El posicionador de válvula es un componente crucial de las válvulas de control neumáticas, que permite un control preciso del posicionamiento de la válvula. Utiliza la señal de desplazamiento del vástago de la válvula como retroalimentación de entrada y la señal de salida del controlador como señal de control. Al comparar estas señales, cualquier desviación activa ajustes en la señal de salida del actuador, lo que garantiza una correspondencia directa entre el desplazamiento del vástago de la válvula y la salida del controlador.
Dispositivo manual: El dispositivo manual es un componente esencial que complementa el conjunto del actuador neumático. Sirve para facilitar el accionamiento manual o neumático de válvulas de mariposa y válvulas de bola con apertura de 90°. Este mecanismo es crucial para garantizar la versatilidad y flexibilidad en el funcionamiento de las válvulas, permitiendo un control tanto manual como automatizado según sea necesario.
