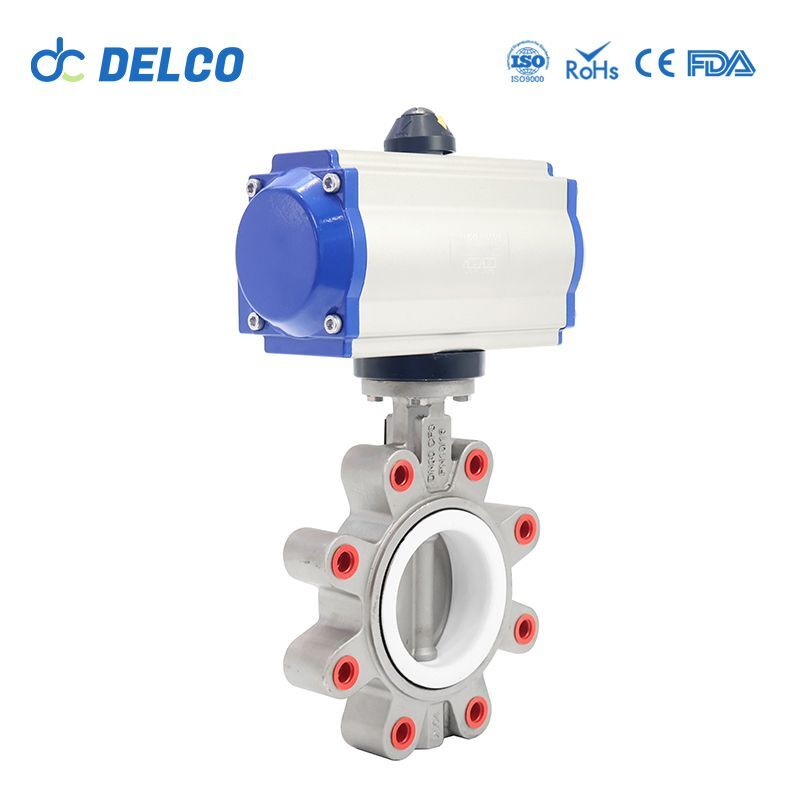

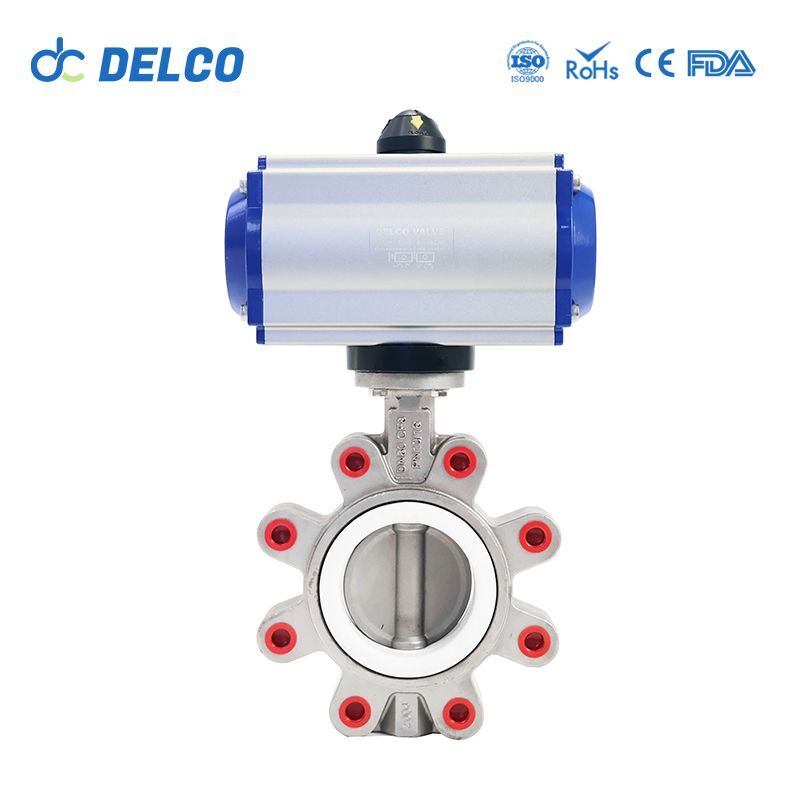

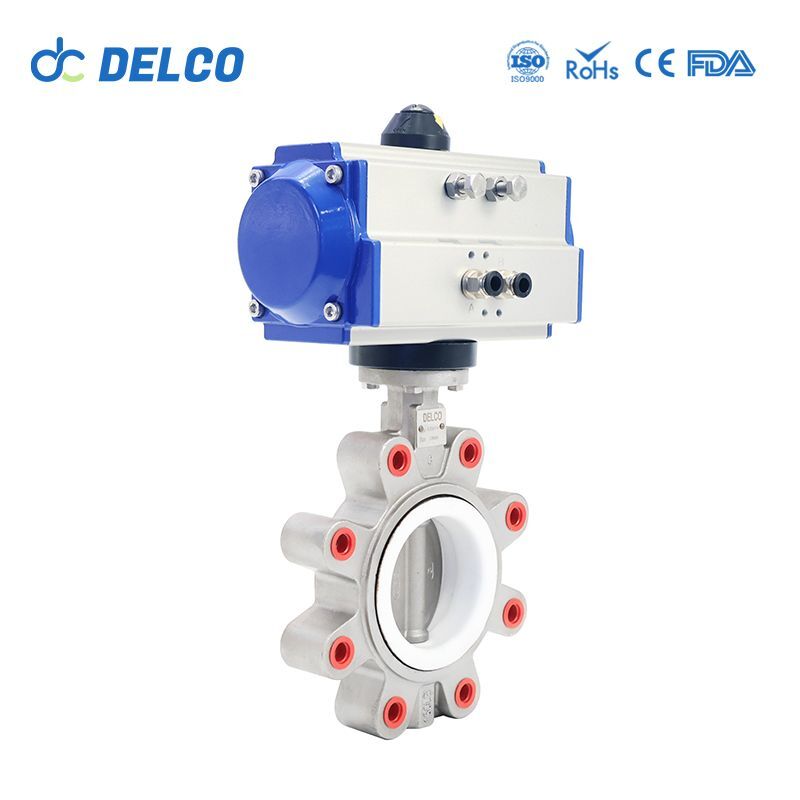

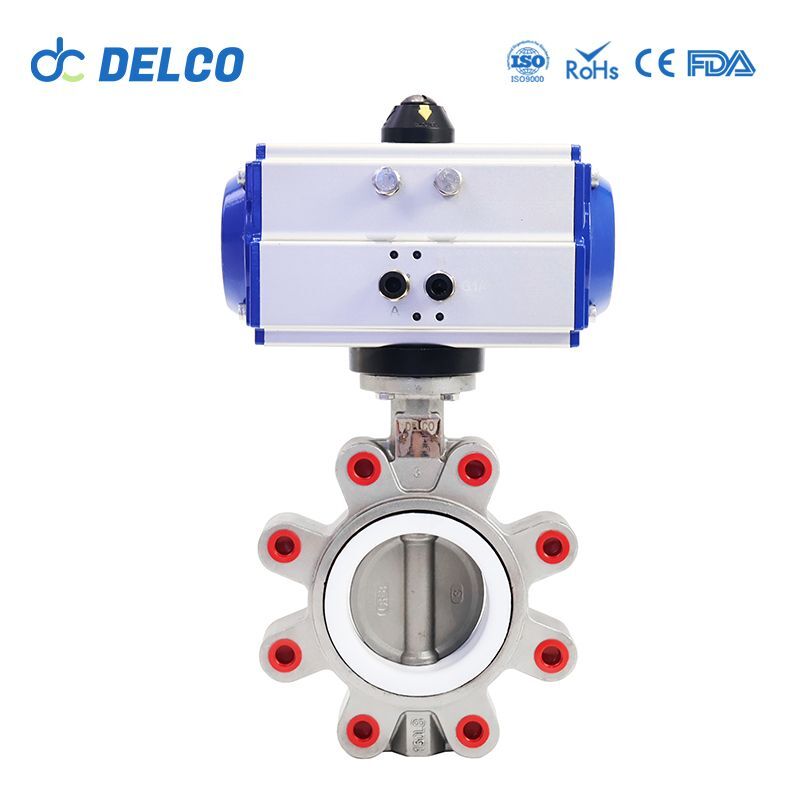

Что такое пневматический клапан-бабочка?
Тип LT, также известный как однопластинчатый дроссельный клапан или дроссельный клапан с выступом, является простым и эффективным регулирующим клапаном. Он оснащен запорным элементом в форме диска, известным как дроссельная пластина, которая вращается вокруг вала клапана для управления потоком различных жидкостей в трубопроводных системах низкого давления.
Этот универсальный клапан подходит для широкого спектра применений, включая воздух, воду, пар, едкие среды, грязь, нефтепродукты и жидкие металлы. Его основная функция в трубопроводах — перекрывать или дросселировать поток жидкостей. Пластина бабочки, расположенная внутри корпуса клапана, вращается вокруг своей оси, облегчая открытие, закрытие или регулировку потока по мере необходимости.
Технический паспорт клапана:
| Тело | Диапазон размеров | Материал корпуса | Концевое соединение | Рабочее давление | Структура |
| Ду50~Ду400 | Нержавеющая сталь | Выступ, фланец | 1,0–1,6 МПа | Структура средней линии/ L-типа | |
| Компоненты клапана | Уплотнительный материал | Основной материал | Материал стержня | Применимые носители | |
| ПТФЭ, ПП, НБР | Нержавеющая сталь | Нержавеющая сталь | Вода, масло, газ, жидкость, пар, порошок, антикоррозионная основа | ||
Характеристики пневматических поворотных затворов типа «бабочка»:
● Давление подачи воздуха: от 2,0 бар до 8,0 бар
● Тип привода: пружинный возврат (одностороннего действия) и двустороннего действия
● Структура: Срединная структура / Тип А
● Вращение: четверть оборота
● Материал: чугун, литая сталь, ковкий чугун, нержавеющая сталь
● Тип соединения: вафельное, лепестковое, трехзажимное и фланцевое
● Особенности: большой размерный ряд, срок службы 1 миллион, быстрое действие и т. д.
● Подходящая среда: вода, масло, воздух, газ и т. д.
Технические параметры поворотных затворов:
Процессор с источником воздуха: Пневматический триплет, жизненно важный аксессуар для пневматических клапанов, объединяет функции фильтрации, снижения давления и смазки. Редукционный клапан регулирует входное давление до стабильного выходного давления, используя энергию среды. В двухкомпонентных сборках он соединяется с фильтром для фильтрации сжатого инструментального воздуха. В трехкомпонентных конфигурациях он добавляет смазку к воздуху, обеспечивая эффективную работу.
Пневматический электромагнитный клапан: Пневматический соленоидный клапан, также известный как направляющий клапан, является важным компонентом для регулирования открытия и закрытия пневматических клапанов. Он функционирует путем намагничивания и размагничивания, что направляет поток газа на основе сигналов напряжения. Обычно используемые для управления источником газа и потоком контура, эти клапаны обеспечивают точный контроль над работой клапана с помощью сигналов напряжения.
Концевой выключатель: Концевой выключатель клапана, также называемый выключателем хода, является критически важным полевым прибором в системах автоматического управления. Он определяет состояние клапана и выдает сигналы для открытого или закрытого положения. Этот выключатель необходим для подтверждения и выполнения последующих программ программистами. Кроме того, он служит важным компонентом для защиты блокировки клапана и дистанционной индикации тревоги в системе. Он эффективно указывает и обеспечивает обратную связь по предельному положению перемещения механического оборудования.
Позиционер клапана: Позиционер клапана является важнейшим компонентом пневматических регулирующих клапанов, обеспечивая точный контроль позиционирования клапана. Он использует сигнал смещения штока клапана в качестве входной обратной связи и выходной сигнал контроллера в качестве управляющего сигнала. Сравнивая эти сигналы, любое отклонение запускает корректировку выходного сигнала привода, обеспечивая прямое соответствие между смещением штока клапана и выходным сигналом контроллера.
Ручное устройство: Ручное устройство является важным компонентом, дополняющим узел пневматического привода. Оно служит для облегчения ручного или пневматического управления для дисковых затворов и шаровых кранов с открытием на 90°. Этот механизм имеет решающее значение для обеспечения универсальности и гибкости в работе клапана, позволяя при необходимости как ручное, так и автоматическое управление.
Наша цель — не разовый бизнес, мы стремимся к долгосрочным партнерским отношениям.
Мы не просто предоставляем простые расценки, а являемся экспертами в подборе, расчетах и чертежах.
