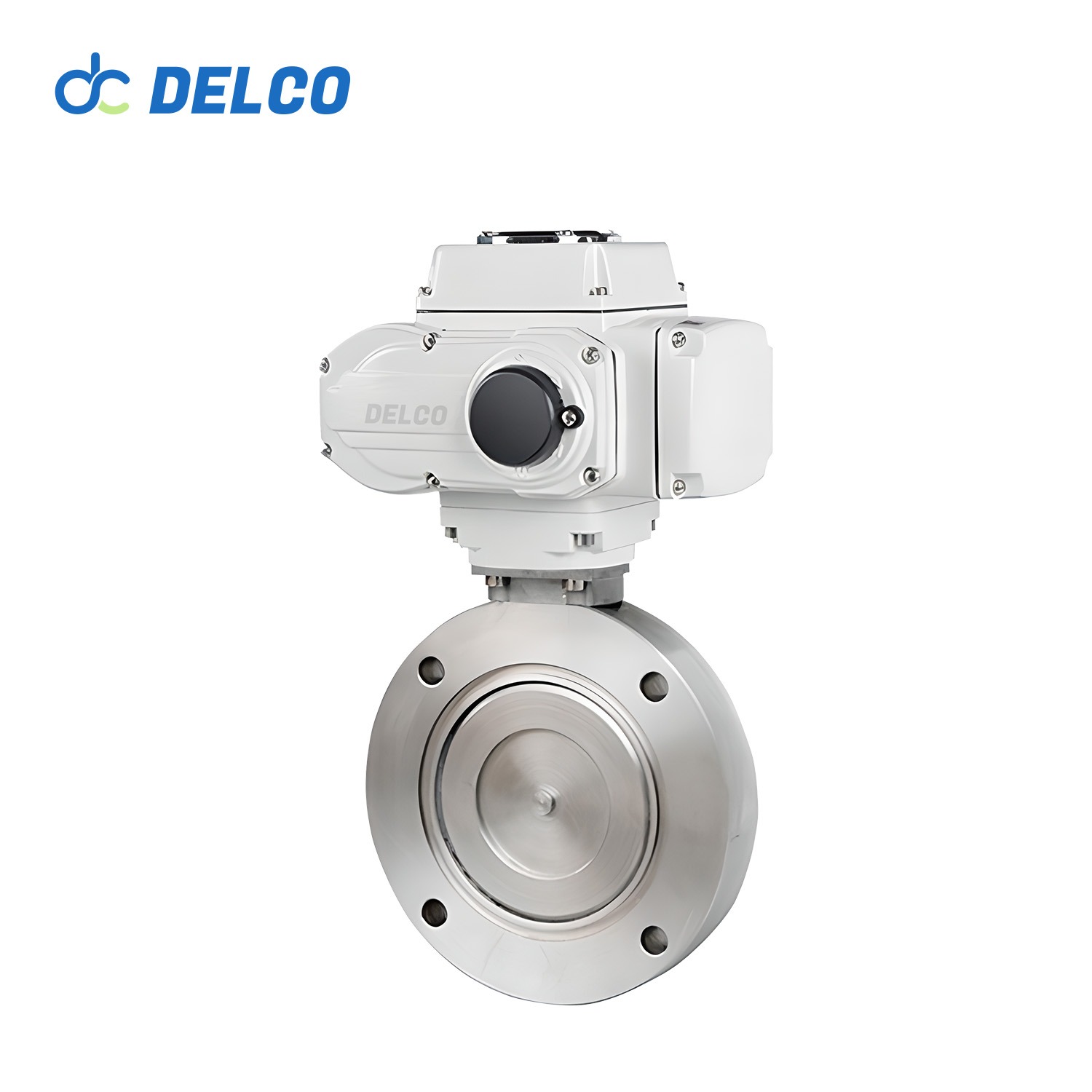

Válvulas de mariposa de vacío de acero inoxidable motorizadas - DK56-GID
Una válvula de mariposa de vacío está diseñada para controlar de manera eficiente el flujo de aire y gases no corrosivos, ofreciendo una alta conductividad de flujo para activar o desactivar rápidamente el flujo de aire de vacío. Junto con las válvulas de bola de vacío, son tipos comunes de válvulas utilizadas en sistemas de vacío. Estas válvulas son adecuadas para aplicaciones donde el control de precisión es esencial. Para el control automatizado, se pueden integrar dispositivos opcionales como válvulas solenoides e indicadores de posición para proporcionar un funcionamiento uniforme y eficiente.
Las válvulas de mariposa de vacío motorizadas encuentran aplicación en una gran variedad de industrias y procesos, entre ellos:
- Fabricación de semiconductores: para procesos de deposición al vacío y sistemas de manipulación de obleas.
- Farmacéutica y biotecnología: para procesos de secado al vacío, liofilización y destilación.
- Aeroespacial: para cámaras de pruebas de vacío y sistemas de propulsión.
- Laboratorios de investigación: para montajes experimentales y sistemas de vacío utilizados en la investigación científica.
Modelo: Válvulas de mariposa de vacío
Rango de tallas: 1-1/4” a 12”
Rango de presión: 0,1 MPa a 0,6 MPa
Material:Acero inoxidable 304/316
Descripción
En el ámbito de los sistemas de vacío, el control preciso del flujo de aire es primordial. Aquí es donde entran en juego las válvulas de mariposa de vacío motorizadas, una maravilla tecnológica diseñada para satisfacer las exigentes demandas de las aplicaciones de vacío modernas. Desde los procesos industriales hasta la investigación científica, estas válvulas desempeñan un papel crucial para garantizar un rendimiento, una eficiencia y una fiabilidad óptimos.
Las válvulas de mariposa de vacío motorizadas representan una solución sofisticada para regular el flujo de aire en sistemas de vacío. Están diseñadas específicamente para proporcionar una alta conductividad del flujo, lo que permite activar o desactivar rápidamente el flujo de aire de vacío con una precisión incomparable. Estas válvulas están diseñadas meticulosamente para cumplir con los rigurosos requisitos de diversas industrias en las que se emplea la tecnología de vacío.
Parámetros técnicos de la válvula de mariposa de vacío motorizada
| Cuerpo | Componentes de la válvula | ||
| Rango de tallas | DN32-DN300 | Material del asiento | NBR, VITÓN |
| Material del cuerpo | Acero inoxidable | Material del disco | Acero inoxidable |
| Conexión final | Brida | Material del tallo | Acero inoxidable |
| Presión de funcionamiento | Vacío (0,1 MPa a 0,6 MPa) | Medios aplicables | Gases no corrosivos de aire puro |
Características y beneficios
a. Conductividad de flujo alto: Las válvulas de mariposa de vacío motorizadas se destacan por facilitar el flujo suave y eficiente de aire y gases no corrosivos dentro de los sistemas de vacío, optimizando el rendimiento y la productividad.
b. Control preciso: Con su diseño innovador y tecnología de motorización avanzada, estas válvulas ofrecen un control preciso sobre el flujo de aire, lo que permite a los usuarios ajustar los parámetros del sistema con una precisión excepcional.
c. Mayor eficiencia: Al automatizar el proceso de control, las válvulas de mariposa de vacío motorizadas mejoran la eficiencia general del sistema, reduciendo la intervención manual y minimizando el tiempo de inactividad.
d. Rendimiento confiable: Diseñadas para soportar los rigores de los entornos industriales exigentes, estas válvulas cuentan con una construcción robusta y un funcionamiento confiable, lo que garantiza confiabilidad a largo plazo y consistencia en el rendimiento.
e. Aplicaciones versátiles: Las válvulas de mariposa de vacío motorizadas encuentran aplicación en una amplia gama de industrias, incluida la fabricación de semiconductores, la farmacéutica, la aeroespacial y más, donde la tecnología de vacío es parte integral de las operaciones.
f. Opciones de integración: Para agilizar aún más el control del sistema, estas válvulas se pueden integrar perfectamente con dispositivos opcionales como válvulas solenoides e indicadores de posición, lo que permite un funcionamiento automatizado y capacidades de monitoreo remoto.
En conclusión, las válvulas de mariposa de vacío motorizadas representan la cumbre de la excelencia en ingeniería, ya que brindan un control y una confiabilidad incomparables en aplicaciones de sistemas de vacío. Con su alta conductividad de flujo, capacidades de control precisas y construcción robusta, estas válvulas permiten a las industrias alcanzar nuevos niveles de eficiencia, productividad e innovación en sus operaciones. Ya sea en la fabricación de semiconductores, la industria farmacéutica, la industria aeroespacial o la investigación, las válvulas de mariposa de vacío motorizadas son componentes indispensables en la búsqueda del avance y el progreso tecnológicos.
Diseño y construcción
Las válvulas de mariposa de vacío motorizadas presentan un diseño compacto y aerodinámico, optimizado para la eficiencia del espacio y la facilidad de instalación. Por lo general, consisten en un disco con forma de mariposa montado sobre un eje, que gira dentro de un anillo de sellado para regular el flujo de aire. El actuador motorizado proporciona el par necesario para posicionar con precisión el disco, lo que permite un control perfecto de los caudales.
Estas válvulas, fabricadas con materiales de alta calidad como acero inoxidable o aluminio, están diseñadas para soportar duras condiciones de funcionamiento, incluidos altos niveles de vacío y temperaturas fluctuantes. Además, están equipadas con componentes resistentes a la corrosión para garantizar una durabilidad y confiabilidad a largo plazo.
Actuador eléctrico:
Actuador eléctrico tipo ON/OFF: Este actuador, que cuenta con una rotación de 90 grados, ofrece alimentación de CA/CC, control de señales y funciones de anulación manual. Con un alto par de hasta 4000 Nm, garantiza un rendimiento confiable en entornos exigentes.
Actuador eléctrico de tipo modulador: Ajuste el ángulo de apertura/cierre suavemente de 0 a 90 grados con este actuador. Equipado con fuente de alimentación de CA/CC, control de señal y anulación manual, ofrece un control preciso y un alto par de hasta 4000 Nm.
Actuador eléctrico de tipo inteligente: Tome el control con facilidad utilizando el actuador inteligente, que le permite ajustar el ángulo de apertura/cierre con precisión. Con una pantalla LED para un control conveniente, ofrece suministro de energía CA/CC, control de señal, anulación manual y alto torque de hasta 4000 Nm.
| Modelo del producto: | DK56-GID | Material de la carcasa: | Aleación de aluminio |
| Nivel de impermeabilidad: | IP67 | Alimentación del motor: | 24/110/220/380 V CA ± 10 %; 24/110/220 V CC 50/60 Hz ± 10 % |
| Motor: | Motor asíncrono de jaula de ardilla | Itinerario: | 90°-270±10° (por encima de 90° de antelación) |
| A prueba de fallos: | Protección térmica incorporada: 120 °C ± 5 °C | Temperatura de funcionamiento: | 97 ℃ ± 15 ℃ |
| Indicador: | Indicación de posición continua | Operación manual: | Manijas mecánicas |
| Dispositivo de autobloqueo: | El mecanismo de turbina y sinfín proporciona autobloqueo. | Límite mecánico: | 2 ajustes externos |
| Orificios terminales: | M18 | Temperatura ambiente: | -20℃-70℃ |
| Lubricación: | Grasa a base de aluminio tipo EP | Material: | Acero, aleación de aluminio, bronce de aluminio, policarbonato. |
| Humedad ambiente: | Hasta 90% | Protección de entrada: | IP65; IP67; IP68 |
| Grado a prueba de explosiones: | Exd II BT4; Exd II CT6 | Temperatura ambiente: | -25℃-55℃ |
| Humedad ambiente: | 10~90%RH | Rendimiento sísmico: | XYZ 10 gramos, 0,2-34 HZ 30 minutos |
| Revestimiento: | Polvo seco, poliéster epoxi | Normas de fabricación: | GB/JB/HG/HG/ANSI/API/JIS/DIN/OTRAS NORMAS PERSONALIZADAS |
